Hvordan forbedrer pallefødder og indskudsstik stabelbarheden?

Pallefødder og redepropper forbedre stabelbarheden ved skabe en præcis mekanisk sammenlåsning mellem stablede paller der forhindrer sideforskydning, kontrollerer den lodrette stigning af hver ekstra palle og fordeler trykbelastninger jævnt over definerede kontaktpunkter. Resultatet er et stablesystem, der er strukturelt stabilt, pladsbesparende og sikkert at håndtere - kvaliteter, som flade paller uden disse komponenter ikke kan opnå pålideligt alene.

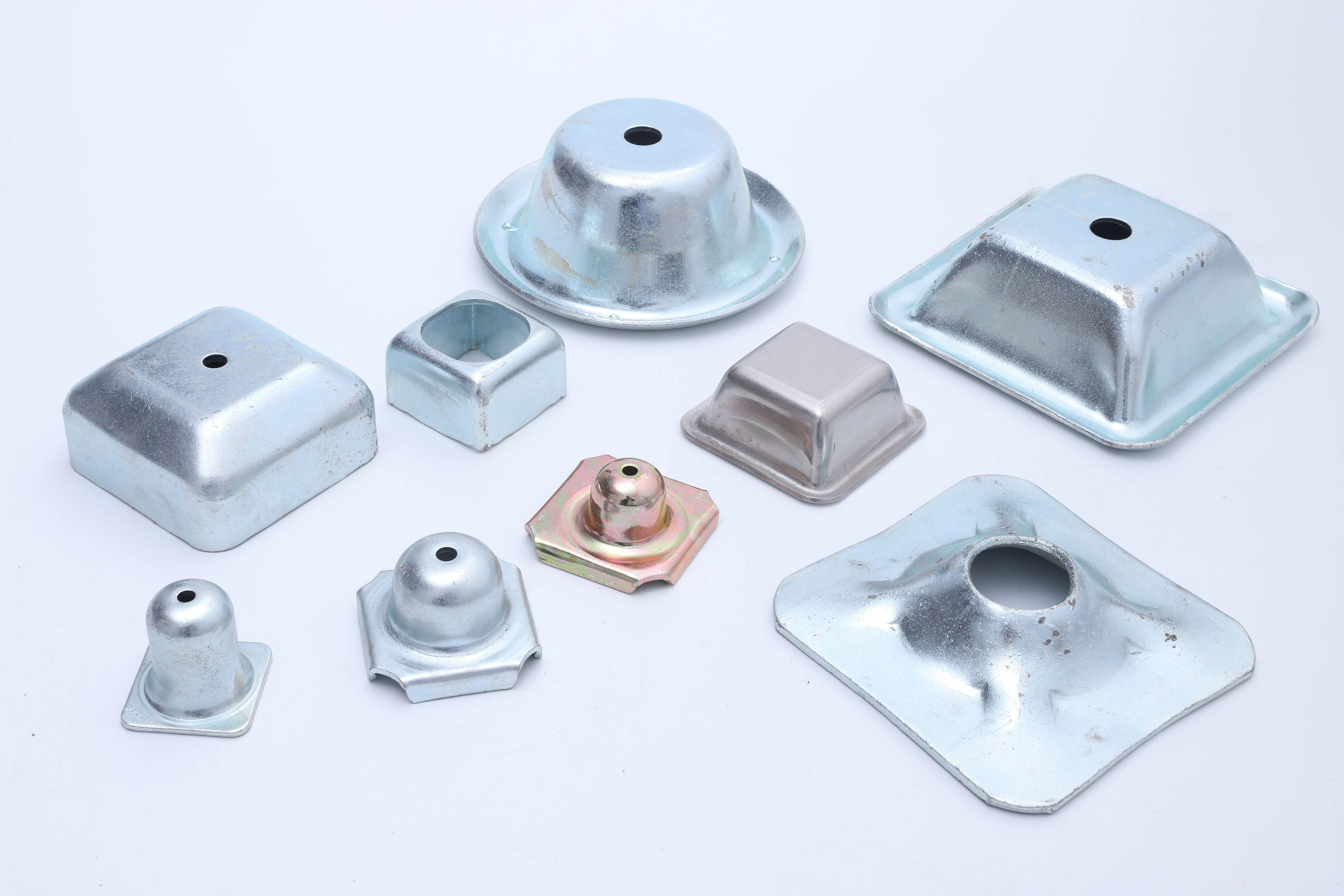

Kl Ningbo Dasheng Metal Products Co., Ltd , fremstiller vi pallefødder og indlejringspropper gennem præcisionsmetalprægning, dybtrækning og svejseprocesser. Vores direkte involvering i produktionen af ​​disse komponenter giver os en detaljeret forståelse af, hvordan dimensionel nøjagtighed og materialekvalitet omsættes til stabelbarhed i den virkelige verden. Den følgende artikel undersøger alle aspekter af, hvordan disse to komponenter arbejder sammen for at transformere pallestablering fra en upålidelig manuel opgave til en kontrolleret, gentagelig og målbar operation.

Mekanikken i, hvordan indlejringsstik låser paller på linje

Den grundlæggende mekanisme, hvorved pallefødder og indlejringspropper forbedrer stabelbarheden, er plug-in-fod-indgrebet. Når en tom palle placeres oven på en anden, går de indlejrede propper, der rager ud fra undersiden af ​​den øverste palle, ned i de åbne hulrum i toppen af ​​fødderne på den nederste palle. Dette indgreb gør tre ting samtidigt: det placerer den øverste palle i præcis vandret justering med den nederste, det begrænser, hvor langt den øverste palle kan falde ned i den nedre (kontrollerer indlejringstilvæksten), og den modstår enhver lateral kraft, der ellers ville få stakken til at flytte sig eller læne sig.

Uden indlejringspropper har stablede paller ingen mekanisk forbindelse til hinanden. De er helt afhængige af tyngdekraft og friktion for at forblive på plads. På glatte lagergulve, under gaffeltruckhåndtering eller i kørende køretøjer er friktion alene utilstrækkelig til at forhindre forskydning. En stak på ti paller uden sammenlåsende komponenter kan flytte sig adskillige centimeter til siden under beskeden sideacceleration - nok til at vælte stakken eller gøre den usikker at løfte som en enhed.

Pluggeometri og dens effekt på stakpræcision

Indlejringsproppens geometri - dens tilspidsningsvinkel, ydre diameter, vægtykkelse og højde - bestemmer, hvor præcist den øverste palle sidder i forhold til den nederste, og hvor meget sideværts slør der er i den indgrebne stak. Et stik med en generøs indgangskonus (typisk 3° til 7° trækvinkel ) styrer pallen på plads, selv når placeringen ikke er perfekt centreret, mens en tættere pasform ved bunden af indgrebet giver den præcise justering, som automatiserede håndteringssystemer kræver. Præcisionsstemplede propper fremstillet til at opnå snævre dimensionelle tolerancer positionel repeterbarhed inden for ±1 mm — afgørende for paller, der håndteres af robotsystemer eller automatiserede vejledte køretøjer.

Kontrol af redetilvæksten: Hvor meget plads er der faktisk sparet

En af de mest kvantificerbare måder, hvorpå pallefødder og indlejringspropper forbedrer stabelbarheden, er ved at muliggøre en kontrolleret og forudsigelig indlejringstilvækst - den ekstra lodrette højde, der tilføjes til en stak af hver efterfølgende palle. Dette tilvækst bestemmes af forskellen mellem pallefodens samlede højde og den dybde, som indlejringsproppen griber ind i den.

Et velkonstrueret redesystem opnår typisk en redestigning på 30 til 60 mm pr. palle . Til sammenligning tilføjer en konventionel træblokpalle med en samlet højde på ca. 145 mm hele 145 mm til en stak med hver ekstra enhed - fordi den slet ikke har nogen indlejringsevne. De pladsbesparende implikationer er dramatiske:

Som det fremgår af tabellen, øges den pladsbesparende fordel, efterhånden som flere paller stables, fordi bundpallens faste bundhøjde bliver en mindre andel af den samlede stabelhøjde. Ved 50 paller fylder et indstiksbart system med en stigning på 40 mm mindre end 30 % af pladsen krævet af konventionelle paller - en transformation, der direkte påvirker, hvor mange tomme paller et lager kan opbevare, hvor mange der kan læsses på en returlastbil, og hvor effektivt en pallepulje kan styres.

Hvorfor præcis styring af indlejringstilvækst er vigtig

Konsekvent kontrol af indlejringstilvækst er kun mulig, når pallefødder og indlejringspropper er fremstillet efter præcise dimensionsspecifikationer. Hvis fodhøjden varierer med flere millimeter på tværs af en palleflåde - som de vil, når komponenter produceres med utilstrækkelig kvalitetskontrol - bliver redestigningen uforudsigelig. Nogle paller vil indlejre dybere end beregnet, hvilket potentielt får palledækket til at komme i kontakt med og beskadige varer på en lastet palle nedenfor. Andre vil slet ikke rede, hvis stikket ikke griber ind i fodhulen korrekt. Dimensionskonsistens på tværs af hver komponent i flåden er grundlaget for pålidelig stabelbarhed.

Belastningsfordeling og strukturel stabilitet under stabling

Stabelbarhed handler ikke kun om, hvor kompakt paller er rede – det handler også om, hvor sikkert og stabilt de bærer belastninger, når de stables med varer. Pallefødder spiller en central rolle i dette ved at definere præcis, hvor trykkræfter overføres mellem stablede paller og til gulvet. I en stak med flere paller, der bærer læssede paller, skal fødderne på hver øverste palle overføre deres last direkte til de strukturelle elementer på pallen nedenunder - ikke på dækkets overflade mellem fødderne, som i de fleste palledesign ikke er konstrueret til at bære trykbelastninger fra oven.

Præcisionsplacerede fødder sikrer det belastningsoverførsel sker på de korrekte punkter i hver stablingskonfiguration. Når fødderne er konsekvent placeret ved pallens hjørner og kanter - som de er i et veldesignet system med kontrollerede fremstillingstolerancer - understøttes hvert niveau af en belastet stak af de strukturelle søjler, der dannes af fødderne under den. Denne søjlelignende lastbane er mekanisk effektiv og forhindrer bøjning og bøjning af palledæk, der opstår, når last overføres til ikke-understøttede områder.

Indlejringsproppernes rolle i at forhindre stakkollaps

Når en lastet pallestabel udsættes for vandrette kræfter - fra et køretøj, der runder et hjørne, en gaffeltruck, der bremser kraftigt, eller seismisk aktivitet i et lager - er stablens tendens til at læne og potentielt vælte. Indlejringspropper, der griber positivt ind i pallefødder, modstår denne tendens ved at fungere som forskydningsforbindelser mellem tilstødende paller. Proppens kontakt med fodhulrummets indvendige væg omdanner lateral kraft til en kompressions- og trækkraftinteraktion mellem de to komponenter, hvorved energien spredes i stedet for at lade pallerne glide i forhold til hinanden.

Forskydningsmodstanden, der tilvejebringes af et enkelt plug-fod-indgreb, afhænger af vægtykkelsen af ​​begge komponenter, indgrebsdybden og materialeegenskaberne for hver del. En presset stålprop, der går i indgreb med en stålfodshulrum, giver betydeligt større forskydningsmodstand end en plastikprop i en plastikfod - en vigtig overvejelse for operationer, hvor stablede paller transporteres med lastbil over lange afstande på ufuldkommen vejbelægning.

Hvordan fodhøjdeens ensartethed påvirker stakkens niveau

En pallestabel er kun lige så plan som fødderne, der understøtter den. Hvis de fire eller flere fødder på en enkelt palle varierer i højden - selv med nogle få millimeter - vil palledækket ikke sidde plant på pallen under det. Denne hældning akkumuleres med hver ekstra palle i stakken: en 2 mm højdevariation pr. palle bliver en 20 mm magert på tværs af en ti pallestabel, hvilket er tilstrækkeligt til at gøre den øverste palle synligt ustabil og potentielt usikker at afhente som en enhed med en gaffeltruck.

Kontrol af ensartet fodhøjde på tværs af en palleflåde kræver fremstillingsprocesser, der er i stand til at producere komponenter til snævre højdetolerancer - typisk ±0,5 mm eller bedre til præcisionsanvendelser. Kl Ningbo Dasheng Metal Products Co., Ltd , udføres vores dybtræknings- og stemplingsoperationer med værktøj, der opretholder ensartet materialeflow og formningsdybde, hvilket sikrer, at hver fod, der produceres i et produktionsforløb, opfylder den specificerede højde inden for den krævede tolerance. Denne konsistens verificeres gennem kvalitetskontrol i processen frem for at stole på end-of-line-inspektion alene.

Fodgeometri og dens effekt på niveaukontakt

Ud over højden påvirker fladheden og firkantetheden af fodens basekontaktflade også stakkens niveau. En fod med en skæv eller ikke-flad base vil vugge på overfladen under den i stedet for at skabe stabil, ensartet kontakt. Denne gyngende adfærd under belastning skaber stresskoncentrationer ved kanterne af kontaktområdet, hvilket accelererer slid og øger risikoen for foddeformation over tid. Præcisionsformede metalfødder, produceret af matricer, der kontrollerer planheden af ​​kontaktfladen inden for specificerede grænser, eliminerer dette problem ved at sikre, at hver fod sidder stabilt og overfører belastningen ensartet over hele dens basisareal.

Stabelbarhed på tværs af forskellige pallefodskonfigurationer

Ikke alle pallefodskonfigurationer leverer den samme stableevne. Antallet af fødder, deres placeringsmønster, deres individuelle geometri og antallet af indlejrede plugs pr. palle har alle indflydelse på, hvordan systemet fungerer under virkelige driftsforhold. Kl forstå afvejningen mellem almindelige konfigurationer hjælper med at specificere det rigtige design til en given applikation.

9-punktskonfigurationen leverer den bedste overordnede stabelbarhed, fordi den maksimerer antallet af sammenlåsende plug-foot-indgreb pr. palle, fordeler belastningen over det største antal kontaktpunkter og minimerer dækafbøjningen mellem fødderne. Det resulterer dog også i en lidt højere redestigning end et 4-hjørne system, fordi der skal rummes mere fodmateriale i stablespalten. Den optimale konfiguration for enhver given operation afhænger af balancen mellem krav til belastningskapacitet, mål for indlejringseffektivitet og håndteringsudstyrets dimensionelle begrænsninger.

Materialevalg og dets indvirkning på stablingsydelse over tid

Forbedringerne i stabelbarheden, som pallefødder og indlejringspropper giver, opretholdes kun over pallens levetid, hvis komponenterne er fremstillet af materialer, der bevarer deres geometri under gentagne belastningscyklusser. Materialeforringelse - krybning, udmattelsesrevner, korrosion eller termisk deformation - ændrer de dimensionelle egenskaber for fødder og propper på måder, der gradvist underminerer den sammenlåsende præcision, som stabelbarheden afhænger af.

• Pressede stålfødder opretholde deres geometri under vedvarende trykbelastninger uden krybning, modstå stød uden brud og præstere konsekvent i temperaturområder fra -40°C til 300°C. Deres dimensionsstabilitet over hundreder af belastningscyklusser er den højeste af noget almindeligt fodmateriale.
• Fødder i rustfrit stål tilbyder den samme mekaniske stabilitet som presset kulstofstål med tilføjelse af korrosionsbestandighed i våde, fødevaregodkendte eller kemiske miljøer. De er det foretrukne valg, når pallestablelighed skal opretholdes gennem gentagne opvaskecyklusser.
• Højdensitets polyethylen (HDPE) fødder giver tilstrækkelig stabelbarhed til lette til mellemstore belastninger, men er modtagelige for at krybe under vedvarende trykbelastning, især ved høje temperaturer. Over tid kan en belastet stak få HDPE-fødder til at komprimere permanent, hvilket reducerer fodhøjden og ændrer redestigningen.
• Polypropylen fødder er lettere og billigere end HDPE, men har reduceret slagfasthed og en højere modtagelighed for sprøde brud ved minusgrader. I kølekædemiljøer kan polypropylenfødder revne under de stødbelastninger, der genereres under pallefald eller hårdhændet håndtering, hvilket helt eliminerer deres sammenlåsningsfunktion.
• Aluminiumslegeringsfødder kombinere lav vægt med god dimensionsstabilitet og korrosionsbestandighed, hvilket gør dem velegnede til applikationer, hvor pallevægt er en kritisk begrænsning - såsom luftfragt eller højfrekvente manuelle håndteringsoperationer.

Til operationer, hvor stabelbarheden skal opretholdes pålideligt 100 eller flere pallecyklusser fødder i presset eller rustfrit stål er det mest pålidelige valg. Deres modstandsdygtighed over for krybning, stød og temperaturvariationer sikrer, at den dimensionelle præcision, der er etableret ved fremstillingen, bevares i hele komponentens levetid.

Stabelbarhed i automatiserede lagermiljøer

I manuelt betjente lagre kan en lille mængde stablingsforskydning korrigeres ved at en arbejder flytter paller. I automatiserede miljøer - hvor robotstablere, automatiserede vejledte køretøjer (AGV'er) og transportørfødede automatiske opbevarings- og genfindingssystemer (AS/RS) håndterer paller uden menneskelig indgriben - er der ingen korrektionsmekanisme. En palle, der ikke indlejrer sig inden for dens specificerede dimensionelle konvolut, vil forårsage en papirstop, en sensorfejl eller et systemstop, der stopper hele operationen.

Det er derfor, automatiserede logistikoperatører specificerer ekstremt snævre tolerancer på pallefødder og redepropper — ofte snævrere end de standardtolerancer, der anvendes ved manuel håndtering. Typiske krav til automatiserede systemer omfatter:

1. Fodhøjdetolerance: ±0,5 mm på tværs af alle fødder på en enkelt palle og på tværs af alle paller i flåden.
2. Indlejringsprop diameter tolerance: ±0,3 mm for at sikre ensartet indgrebsdybde og modstand mod sideforskydning.
3. Fodstillingstolerance: ±1 mm fra den specificerede position på palledækket, for at justere med robotplukkpunkter og sensordetektionszoner.
4. Stabelhøjde repeterbarhed: Den samlede højde af en indlejret stak skal kunne forudsiges inden for ±2 mm pr. palle for at tillade AS/RS-systemer at placere deres gafler nøjagtigt uden genkalibrering mellem cyklusser.
5. Sideforskydningsmodstand: En indlejret stak skal modstå sideforskydningskræfter på mindst 200 N, uden at den øverste palle flytter sig mere end 2 mm i forhold til den under den.

At opnå disse specifikationer konsekvent på tværs af store produktionsserier kræver de præcisionsfremstillingsevner, som Ningbo Dasheng Metal Products Co., Ltd bringer til hver komponent, vi producerer. Vores stemplings- og dybtegningsværktøj er designet og vedligeholdt i henhold til de dimensionelle krav i hver kundes specifikation, og vores kvalitetsverifikationsprocesser bekræfter, at hver komponent, der forlader vores anlæg, opfylder de tolerancer, der kræves til dens påtænkte anvendelse - inklusive de krævende krav til automatiserede logistikmiljøer.

Hvordan Nesting Plug Design påvirker nem afstabling

Forbedringer af stabelbarhed er kun praktisk nyttige, hvis stakken også nemt og pålideligt kan adskilles, når der er behov for individuelle paller. En redeprop, der går så tæt i indgreb, at den kræver for stor kraft for at frigøres, skaber driftsproblemer: Øget afstablingstid, større risiko for palleskader under adskillelse og vanskeligheder for automatiske afstablere med at generere den nødvendige løftekraft uden at beskadige palledækket.

Designet af en velfungerende redeprop balancerer tre konkurrerende krav:

• Tilstrækkeligt indgreb til at modstå sideforskydning under de kræfter, der opleves under transport og håndtering - kræver typisk en mindste indgrebsdybde på 15-25 mm.
• Kontrolleret afstand mellem stik og fod indervæg — nok til at tillade jævn ind- og udkobling uden binding, typisk 0,5-2 mm radial spillerum afhængigt af anvendelsen.
• Trækvinkel på stikkets udvendige side — en let tilspidsning (3°–7°), der fører proppen ind i fodhulrummet under stabling og letter ren frigørelse uden den sugeeffekt, der kan opstå med parallelvæggede propper i dybe kaviteter.

At få denne balance rigtig kræver både gennemtænkt design og præcis fremstilling. En prop, der er formet med inkonsekvent vægtykkelse eller et ude af runde tværsnit, vil opføre sig uforudsigeligt - bindende i nogle orienteringer og passer løst i andre. Præcisionsstemplede og dybtrukne propper, fremstillet af metalplader med ensartet tykkelse med kontrollerede formningsparametre, eliminerer denne variation og leverer den samme ind- og udkoblingsadfærd på hver palle i flåden.

Effekten af stabling på palleflådestyring

Forbedret stabelbarhed påvirker ikke kun de fysiske dimensioner af en pallestabel - den har direkte og målbare effekter på effektiviteten af palleflådestyring på tværs af hele forsyningskæden. Operationer, der kan stable tomme paller mere kompakt og mere stabilt, opnår fordele på hvert punkt i logistikcyklussen, hvor paller skal opbevares, tælles, transporteres eller hentes.

Lagerkapacitet ved afsendelses- og modtagepunkter

Kl dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65-70 % sammenlignet med konventionelle paller tillader det samme gulvareal at rumme tre til fire gange så mange tomme paller. Dette reducerer direkte hyppigheden af ​​genopfyldning af paller og det arbejde, der er forbundet med at håndtere et stort antal individuelt opbevarede enheder.

Returfragteffektivitet

Returlogistik - at flytte tomme paller tilbage gennem forsyningskæden - er et omkostningscenter, der skaleres direkte med pallevolumen. En standard trailer med en indvendig højde på 2.700 mm kan rumme 18 konventionelle paller stablet med 145 mm hver . Med et indbyggeligt system i et trin på 40 mm og en bundhøjde på 150 mm kan den samme trailer bære ca. 64 paller i samme lodrette rum - mere end tre gange belastningen. Denne reduktion i transport tur/retur reducerer brændstofomkostninger, chaufførtimer og kulstofemissioner i direkte forhold til forbedringen i stablingseffektiviteten.

Reducerede håndteringsoperationer pr. pallecyklus

Fordi indlejrbare stakke er strukturelt stabile og kan håndteres som en enkelt enhed uden risiko for, at de enkelte paller flytter sig, kan gaffeltruckførere flytte større mængder tomme paller i et enkelt løft. En stabil stabel på 20 paller kan flyttes som en enhed; 20 konventionelle paller uden sammenlåsning ville kræve flere separate flytninger eller brug af specialudstyr. Denne reduktion i individuelle håndteringsoperationer reducerer arbejdstid, slid på gaffeltrucks og risikoen for håndteringsrelaterede ulykker.

Nøglespecifikationer at definere for optimal stabelbarhed

For operationer, der specificerer nye pallefødder og indlejringspropper, eller evaluering af eksisterende komponenter for stabelbarhed, er følgende parametre de mest kritiske at definere og verificere:

1. Målindlejringstilvækst: Definer det maksimalt acceptable lodrette højdetillæg pr. indlejret palle, baseret på den tilgængelige lager- og transportplads og det forventede antal paller i hver stabel.
2. Fodhøjde og tolerance: Angiv den nominelle fodhøjde, der kræves for at give tilstrækkelig gaffeltrucks frigang (minimum 95 mm) og den maksimalt tilladte højdevariation på tværs af alle fødder på en enkelt palle (typisk ±0,5 mm til præcisionsanvendelser).
3. Dybde stikkontakt: Definer den dybde, hvortil indlejringsproppen skal gå i indgreb med fodhulrummet for at give den påkrævede sideforskydningsmodstand, afbalanceret mod den frigørelseskraft, der er acceptabel for manuel eller automatiseret afstabling.
4. Stik-til-fod radial frigang: Angiv afstanden mellem den ydre væg af indlejringsproppen og den indvendige væg af fodhulrummet, så letheden af indgreb balanceres mod tætheden af positionslåsen.
5. Sideforskydningsmodstand: Definer den mindste sidekraft, som den indlejrede stabel skal modstå uden at forskyde sig, baseret på de dynamiske kræfter, der opleves under transport i den påtænkte køretøjstype.
6. Materiale og overfladebehandling: Vælg fod- og stikmateriale baseret på belastningskrav, temperaturområde, korrosionseksponering og antallet af cyklusser, som komponenterne skal opretholde deres dimensionelle specifikationer over.
7. Konfiguration og optælling: Beslut dig for antallet og placeringsmønsteret af fødder baseret på pallens belastningskapacitetskrav og nesting-tilvækstmålet, ved at bruge konfigurationssammenligningsdataene som startreference.

Kl Ningbo Dasheng Metal Products Co., Ltd , arbejder vores erfarne ingeniørteam med kunder fra specifikationsstadiet til produktion og levering og sikrer, at alle parametre, der styrer stablebarhedens ydeevne, er korrekt defineret og pålideligt opnået. Fra at vælge det optimale materiale og designe værktøjet til at fremstille færdige komponenter og verificere deres dimensionelle overensstemmelse, leverer vi den tekniske ekspertise og fremstillingspræcision, som kvalitetspallefødder og indlejringspropper kræver.
